CRI Aeropoint GUI

PowerPointで作成。組込みマイコン向けGUI「CRI Aeropoint GUI」

対応プラットフォーム :

※この動画はCRIのWeb動画ソリューション「LiveAct PRO」を使っています。

組込み向けGUIのワンストップソリューションを提供

弊社は音と映像の専業会社として、シンプルで汎用性が高い製品からハイエンドな組込み専用品まで、さまざまなGUI(グラフィカルユーザーインターフェース)の開発を行ってきました。
「CRI Aeropoint® GUI」では、それらの経験や開発ノウハウを注入し、マイコン向け組込みGUIの開発で必要となる「企画・デザイン」や「組込み」、「動作確認」など一連の工程をワンストップソリューションで提供いたします。

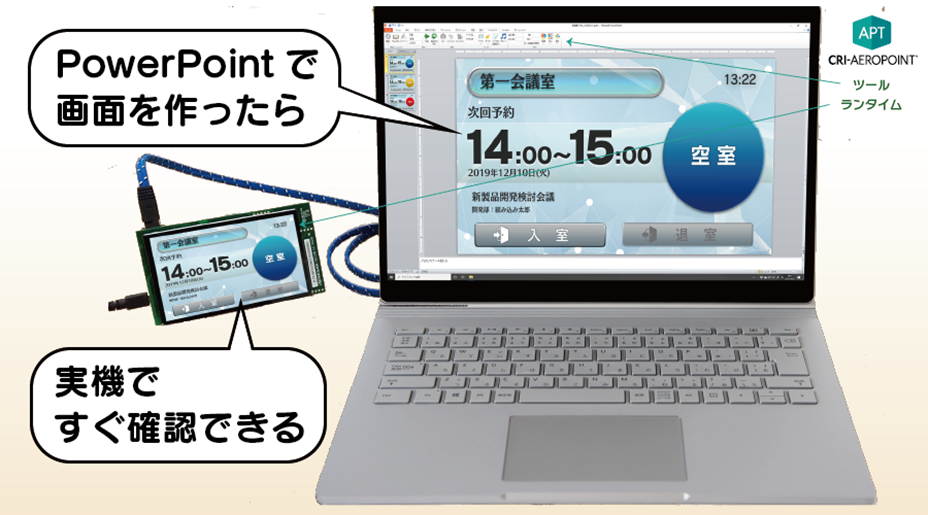

「PowerPoint® 」ファイルを変更するだけでGUIを作成・カスタマイズ

「CRI Aeropoint GUI」は、GUIデザインとマイコンシステム開発の分業化を実現します。「PowerPoint®」ファイルを変更するだけで技術者・デザイナーがGUIデザインの実装が行え、「複数バリエーション」や「廉価版」等、バリエーション展開を容易にします。

「Aeropoint GUI for RX」 と 「Aeropoint GUI」 standard

「CRI Aeropoint GUI」には高速動作可能むけなMCU・SoC向け「standard」と組込みマイコンに特化した「for RX」 と があります。

製品種類対応マイコン(OS等)概 要
Aeropoint GUI StandardR-Car PC / Android / iOSグラフィック機能を備えたマイコン向けに、
パフォーマンスを大幅に強化しています
Aeropoint GUI for RXRX65N / RX72N主要な機能を中心としたシンプルな構成で、
普及価格帯のマイコン向けに展開しています
Aeropoint GUI for Cortex-M(開発中)ARM Cortex-Mシリーズ主要な機能を中心としたシンプルな構成で、
普及価格帯のマイコン向けに展開します

「Aeropoint GUI for RX」ランタイムの特長

「Aeropoint GUI for RX」は主要な機能を中⼼としたシンプルな構成です。普及価格帯の組込み32bitマイコンRX65/66/72Nシリーズ向けに幅広くご利⽤いただけます。

特長1: 少ないメモリ・OSレスで、大規模な組込みGUIを実現

少ないメモリでも、多量な画面数のGUIや、長尺の音声ガイダンス、多言語のフォントを必要とするマルチリンガル表示などの大規模な組込みGUIを実現します。
メモリー使⽤量の⼤幅な低減を⾏っているため、外部メディアから軽量化された低容量なGUIデータを読み込むことで、軽快な画⾯切替を可能にしました。また、メモリー使⽤量を少なくする事により、1ランク上の画⾯サイズを扱えます。(例:QVGA→VGA/SVGA等)
他にOSレスで実装できるため、LCD搭載静電容量タッチセンサースイッチ(タッチパネル)と組み合わせて、操作パネル等の⼩規模なGUIシステムにも適しています。設備機器・FA機器・厨房機器等⼩ロット⽣産品に最適です。

特長2: 少ない色数で、美しい画像を再現

減色機能に優れたOPTPiXを内蔵し、美しい画像を少ない色数(256色 for RX)で再現します。これにより、少ないメモリでも、より精細で解像度の高い画面を実現します。

特長3: ソフトウェアだけで高品位な動画再生を実現

ハードウェアの支援機能がないマイコンでも、ストリーミング制御や減色機能を活用し、高品位な動画の再生を実現します。

特長4: RX72N EnvisionKITを入手した当日から手軽にラピッド開発が可能

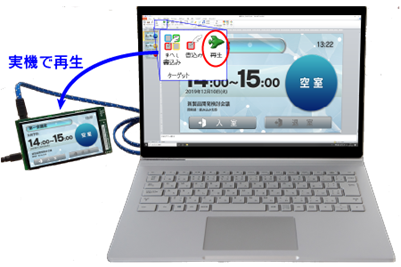

ルネサス製 RX72N EnvisionKITが入手できれば当日からGUIの開発が可能です。PCと実機を接続すればPowerPoint上の再生ボタンをクリックするだけで実機プレビューの確認が⾏えます。
また、今後の対応としてルネサス統合開発環境 e² studio上でAeropoint®GUI for RXが繋がり、QE for Display(ディスプレイ対応開発⽀援ツール)上でユーザーのシステム開発ボードへ⼿軽に実装が可能となります。
今までハードルの高かった組込みGUIの開発が手軽に行え、開発工数削減に大きく貢献します。(2021/2Qリリース予定)

特長5:音声用ICを必要とせず、マイコンのPWMで音声再生が可能(別販売)

弊社製品であるD-Amp Driver®を使用する事で、動画・画像と合わせた音声再生が音声用のICを必要とせずにマイコンI/Oポート+ディスクリート部品で再生が可能です。
音声圧縮により低容量化と高音質のバランスを兼ね備えた製品です。

D-Amp Driver®

「Aeropoint GUI」 standardランタイムの特長

グラフィック機能を備えたマイコン向けに、パフォーマンスを大幅に強化しています。

「CRI Aeropoint GUI」 アドインツールの動作環境
